產品描述

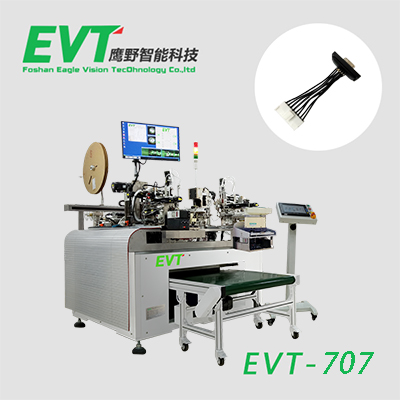

EVT-707 | |
占地尺寸、重量 | 1800W*1680D*2000H 約900Kg |
適用線經 | AWG #20~#26 |
送線方式 | 皮帶拉線 |
電線加工長度 | 80mm~1000mm |
剝皮長度 | 1側為 5.5mm,2側為 8.5mm |
壓著能力 | 1.5T伺服端子機 |
壓著端子 | JAM、OPT、JST、Molex橫送端子(JST、Molex需要更換鎖模底板與沖頭) |
適用膠座外形尺寸 | 58W×20D×15H以下 |
產能 | 2.7sec/條(電線切斷長度 300mm以內時) |
剝皮方式 | 正反絲杠 |
搬運方式 | 一二側小車用花鍵軸同步運作 ,共四個小車夾,位置精度高 |
裝配方式 | 交叉裝配 |
質量檢測功能 | 銅芯端面視覺檢測、端子外觀視覺檢測、端子有無檢測、裝配到位檢測、剝線口檢測、電線有無檢測、氣壓過小檢測等 |
膠座供料方式 | 振動盤供料 |
氣壓要求 | 0.5~0.7MPa |
電源界面 | 220V |
送線架軸數 | 8軸 |
五、開線數據明細
全自動單端焊接插膠殼機 | |||||
開線長度 | 800-300 | 300-700 | 700-900 | 900-1200 | 1200-1500 |
時間 | 2.7S | 2.9S | 3.3S | 3.7S | 4.0S |
單條/H | 1330 | 1240 | 1090 | 973 | 900 |
孔位 | 4 | 4 | 4 | 4 | 4 |
效率/H | 330 | 310 | 270 | 243 | 225 |

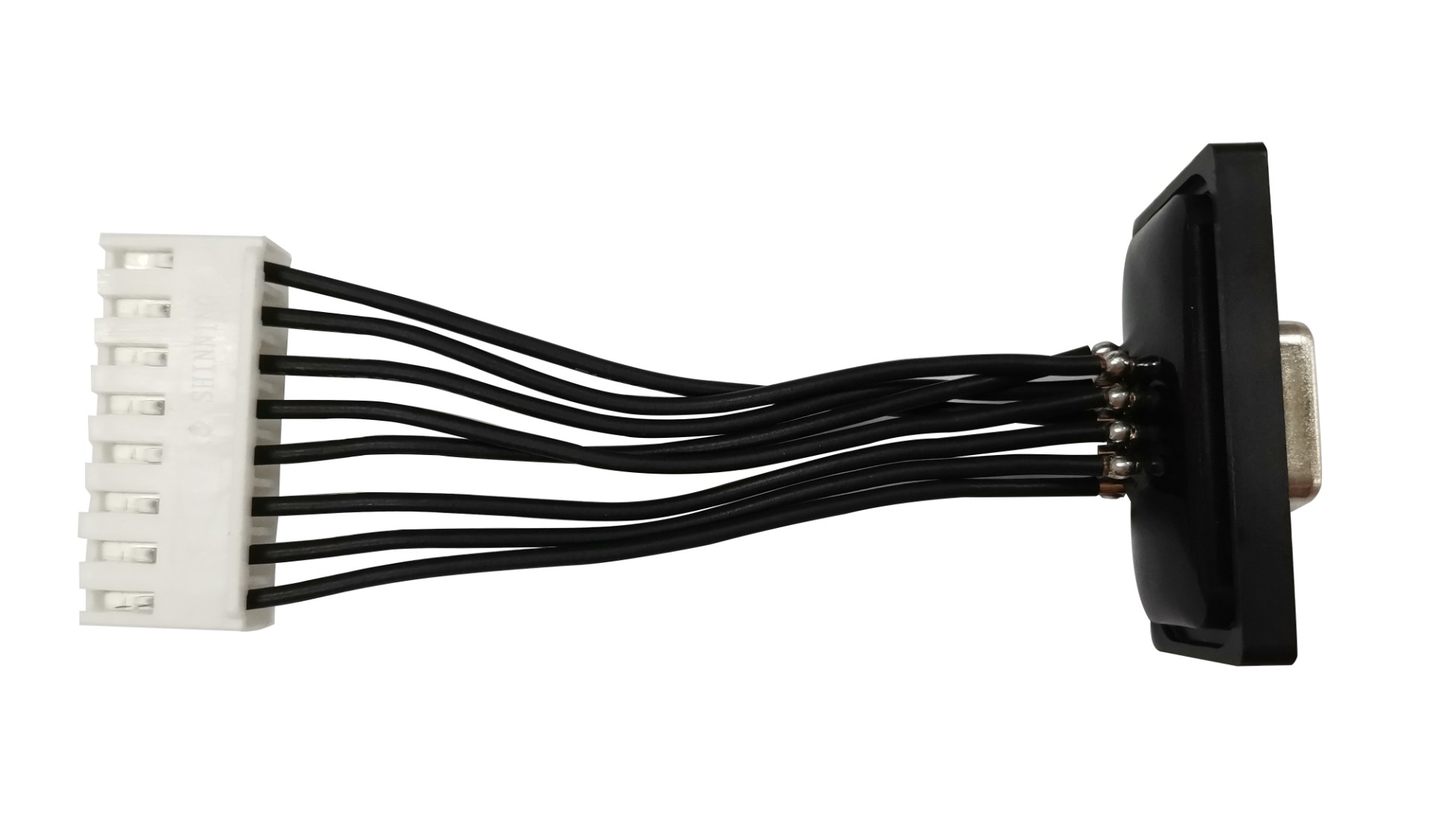

六、完成樣線

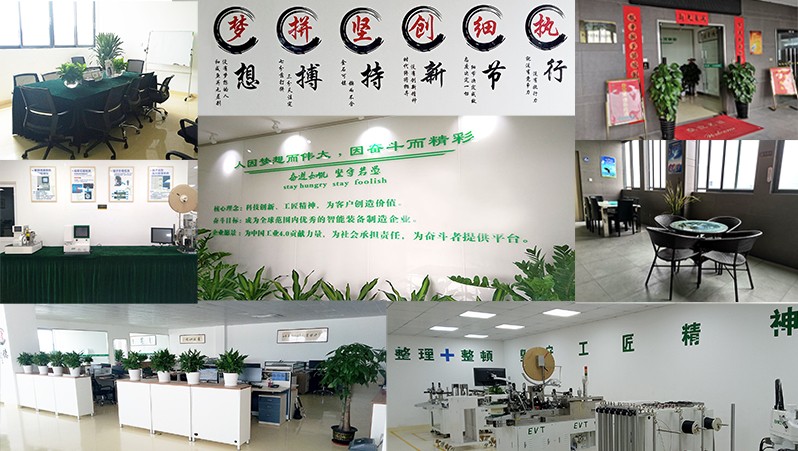

公司簡介
廣東鷹野智能科技有限公司 是一家專注線束智能設備制造的高新企業,位于珠三角制造名城---佛山順德。公司秉承“科技創新”和“工匠精神”,致力于線束設備高度智能化,深度自動化;致力于打破線束設備行業被國外大品牌的壟斷;并立志將基礎技術積累和高新技術應用融為一體,兢兢業業,精益求精,打造成為行業領導品牌。公司擁有包括視覺博士在內的多位行業資深人員,研發實力雄厚,將機器視覺,人工智能,大數據等技術應用于線束智能設備中,“追求完美”“ 追求零缺陷”已成為鷹野人最高奮斗目標。經過多年的努力,公司產品主要有:全自動組合線束智能裝配端子機,全自動雙端入膠殼端子機,全自動單端入膠殼端子機,壓力檢測,色序檢測,視覺檢測(CCD)等系列產品,服務于線束行業高端品牌,為客戶創造巨大價值,同時獲得行業一致好評!
