類型：
顏色：
材質：

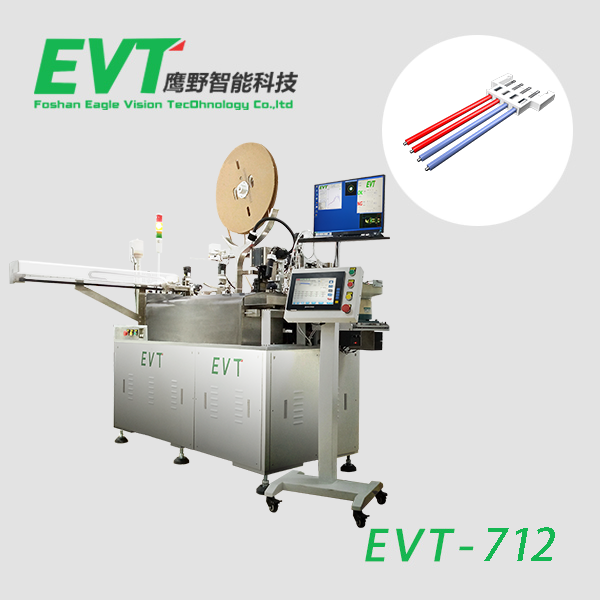

產品描述712全自動單側浸錫插入膠殼端子機
一、特點
最短可生產12組不同顏色，對應生產30MM長度，最短剝皮扭線2mm，最長可生產1000mm，拉線方式可使生產長度更精準 。
二、712全自動單側浸錫插入膠殼端子機視頻
三、機器功能
四、機器參數
| EVT-712 | |
占地尺寸重量 | 2300mm×700mm 約650Kg |
適用線經 | AWG#18～#22或 |
供料方式 |
振動盤供料 |
送線方式 |
拉線 |
剝皮方式 |
正反絲杠 |
剝皮長度 | 1側為1.0mm～8mm，2側為1.0mm～15mm |
壓著能力 | 1.5T伺服端子機 |
壓著端子 | JAM、OPT、JST、Molex橫送端子(JST、Molex需要更換鎖模底板與沖頭) |
產 能 |
扭線+沾錫2.7sec/條（電線切斷長度50mm以內時） |
搬運方式 |
伺服電機小車運作 |
裝配方式 |
順序裝配 |
線加工長度 | 30mm～1000mm(長線需要配輸送帶） |
膠座外形尺寸 | 58W×20D×15H以下 |
質量檢測功能 |
銅芯端面視覺檢測、端子外觀視覺檢測、端子有無檢測、裝配到位檢測、剝線口檢測、電線有無檢測、氣壓過小檢測等 |
運行工位 |
五個工位+一組小車 |
氣壓要求 | 0.5～0.7MPa |
電 源 | 220V |
送線架軸數 | 12軸 |
五、開線數據明細
適用產品：712全自動單側浸錫插入膠殼端子機 | |||||||
開線長度 | 40-50 | 50-300 | 300-700 | 700-1000 | 1200-1500 | 1500-2100 | 2100-3000 |
時間 | 2.6S | 2.7S | 2.9S | 3.4S | 4.0S | 4.7S | 5.5S |
單條/H | 1384 | 1300 | 1240 | 1050 | 900 | 766 | 655 |
孔位 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
效率/H | 340 | 330 | 310 | 260 | 225 | 191 | 164 |

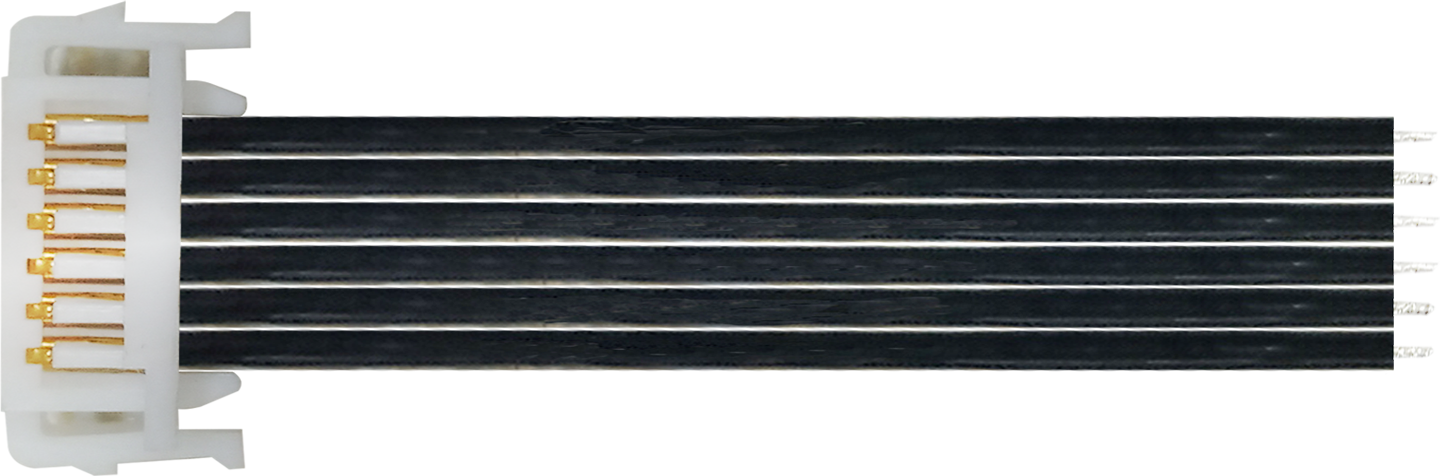

六、產品樣版

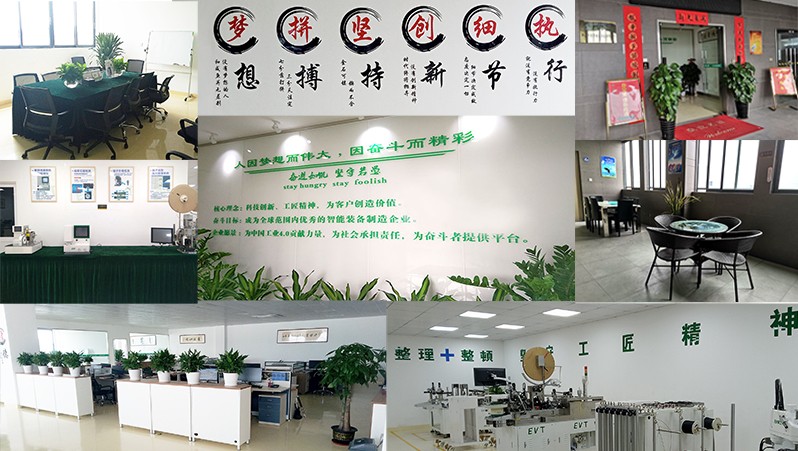

公司簡介
廣東鷹野智能科技有限公司 是一家專注線束智能設備制造的高新企業，位于珠三角制造名城---佛山順德。公司秉承“科技創新”和“工匠精神”，致力于線束設備高度智能化，深度自動化；致力于打破線束設備行業被國外大品牌的壟斷；并立志將基礎技術積累和高新技術應用融為一體，兢兢業業，精益求精，打造成為行業領導品牌。公司擁有包括視覺博士在內的多位行業資深人員，研發實力雄厚，將機器視覺，人工智能，大數據等技術應用于線束智能設備中，“追求完美”“ 追求零缺陷”已成為鷹野人的最高奮斗目標。經過多年的努力，公司產品主要有：全自動組合線束智能裝配端子機，全自動雙端入膠殼端子機，全自動單端入膠殼端子機，壓力檢測，色序檢測，視覺檢測（CCD）等系列產品，服務于線束行業高端品牌，為客戶創造巨大價值，同時獲得行業一致好評！
