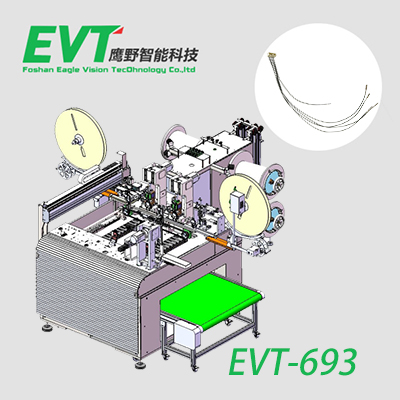

693全自動單端插入膠殼端子機
一、特點
可加工線長度100mm～1000mm，可進行AWG20#～30#的生產。
二、機器生產視頻
三、機器功能
四、機器參數
| EVT-693 | |
占地尺寸、重量 | 2800W×1550D約1050Kg |
適用線經 | AWG#30～#20 |
送線方式 | 直線電機拉線 |
電線加工長度 | 100～1000mm |
剝皮長度 | 1側為1.0～16mm，2側為1.0～16mm |
壓著能力 | 2臺1.5T(配索路壓力系統：單通道與雙通道各一套) |
壓著端子 | 40行程歐式模具 |
適用膠座外形尺寸 | 58W×20D×15H 以下 |
產能 | 2.6sec/條（電線切斷長度300mm以內時） |
剝皮方式 | 正反絲杠 |
搬運方式 | 一兩側步機電機控制，共四個小車夾，位置精度高 |
| 刺破方式 | 配臺1.5T伺服機 單根刺破 |
裝配方式 | 單邊刺破，另一側壓接 |
質量檢測功能 | 壓力監測器、裝配到位監測、缺端子檢測、缺電線檢測等 |
膠座供料方式 | 振動盤供料 |
運行工位 | 六個工位（對稱） |
氣壓要求 | 潔凈0.5～0.7MPa |
電源界面 | 220V/50Hz |
五、產品樣板
