類型：
顏色：
材質：
產品描述
三、機器功能
四、機器參數
| EVT-700 | |
占地尺寸、重量 | 1800W*1680D*2000H 約900Kg |
適用線經 | AWG #18～#22或 |
送線方式 | 直線電機拉線方式 |
電線加工長度 | 76mm～1000mm(76mm視端子而定) |
剝皮長度 | 1側為 5.5mm，2側為 8.0mm |
壓著能力 | 1.5T伺服端子機 |
壓著端子 | JAM、OPT、JST、Molex橫送端子(JST、Molex需要更換鎖模底板與沖頭) |
適用膠座外形尺寸 | 58W×20D×15H以下 |
產能 | 2.3sec/條（電線切斷長度120MM以上時） |
剝皮方式 |
正反絲杠 |
搬運方式 |
一二側小車用花鍵軸同步運作 ,共四個小車夾，位置精度高 |
裝配方式 |
順序裝配，交叉裝配（空間許可內自由選擇） |
質量檢測功能 |
銅芯端面視覺檢測、端子外觀視覺檢測、端子有無檢測、裝配到位檢測、剝線口檢測、電線有無檢測、氣壓過小檢測等 |
膠座供料方式 |
振動盤供料 |
運行工位 |
六個工位（對稱） |
氣壓要求 | 0.5～0.7MPa |
電源界面 | 220V |
送線架軸數 | 8軸 |
全自動雙端插入膠殼端子機 | |||||||
開線長度 | 76-300 | 300-700 | 700-900 | 900-1200 | 1200-1500 | 1500-2100 | 2100-3000 |
時間 | 2.0S | 2.5S | 3.0S | 3.7S | 4.0S | 4.7S | 5.5S |
單條/H | 1800 | 1440 | 1200 | 973 | 900 | 766 | 655 |
孔位 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
效率/H | 450 | 360 | 300 | 243 | 225 | 191 | 164 |

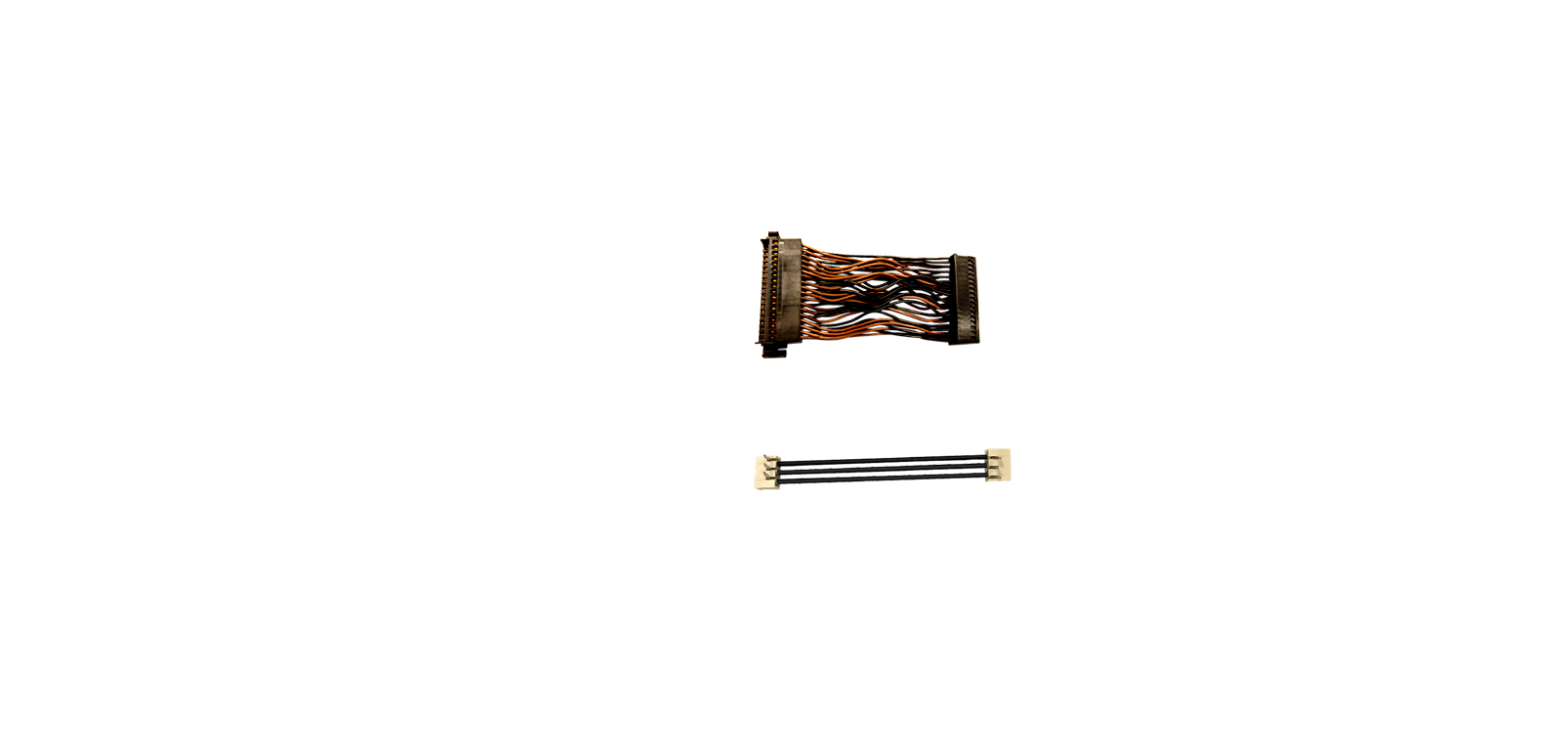

六、完成樣線
公司簡介
廣東鷹野智能科技有限公司 是一家專注線束智能設備制造的高新企業，位于珠三角制造名城---佛山順德。公司秉承“科技創新”和“工匠精神”，致力于線束設備高度智能化，深度自動化；致力于打破線束設備行業被國外大品牌的壟斷；并立志將基礎技術積累和高新技術應用融為一體，兢兢業業，精益求精，打造成為行業領導品牌。公司擁有包括視覺博士在內的多位行業資深人員，研發實力雄厚，將機器視覺，人工智能，大數據等技術應用于線束智能設備中，“追求完美”“ 追求零缺陷”已成為鷹野人的最高奮斗目標。經過多年的努力，公司產品主要有：全自動組合線束智能裝配端子機，全自動雙端入膠殼端子機，全自動單端入膠殼端子機，壓力檢測，色序檢測，視覺檢測（CCD）等系列產品，服務于線束行業高端品牌，為客戶創造巨大價值，同時獲得行業一致好評！
類型 :
顏色 :
材質 :
三、機器功能
四、機器參數
| EVT-700 | |
占地尺寸、重量 | 1800W*1680D*2000H 約900Kg |
適用線經 | AWG #18～#22或 |
送線方式 | 直線電機拉線方式 |
電線加工長度 | 76mm～1000mm(76mm視端子而定) |
剝皮長度 | 1側為 5.5mm，2側為 8.0mm |
壓著能力 | 1.5T伺服端子機 |
壓著端子 | JAM、OPT、JST、Molex橫送端子(JST、Molex需要更換鎖模底板與沖頭) |
適用膠座外形尺寸 | 58W×20D×15H以下 |
產能 | 2.3sec/條（電線切斷長度120MM以上時） |
剝皮方式 |
正反絲杠 |
搬運方式 |
一二側小車用花鍵軸同步運作 ,共四個小車夾，位置精度高 |
裝配方式 |
順序裝配，交叉裝配（空間許可內自由選擇） |
質量檢測功能 |
銅芯端面視覺檢測、端子外觀視覺檢測、端子有無檢測、裝配到位檢測、剝線口檢測、電線有無檢測、氣壓過小檢測等 |
膠座供料方式 |
振動盤供料 |
運行工位 |
六個工位（對稱） |
氣壓要求 | 0.5～0.7MPa |
電源界面 | 220V |
送線架軸數 | 8軸 |
全自動雙端插入膠殼端子機 | |||||||
開線長度 | 76-300 | 300-700 | 700-900 | 900-1200 | 1200-1500 | 1500-2100 | 2100-3000 |
時間 | 2.0S | 2.5S | 3.0S | 3.7S | 4.0S | 4.7S | 5.5S |
單條/H | 1800 | 1440 | 1200 | 973 | 900 | 766 | 655 |
孔位 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
效率/H | 450 | 360 | 300 | 243 | 225 | 191 | 164 |
六、完成樣線
公司簡介
廣東鷹野智能科技有限公司 是一家專注線束智能設備制造的高新企業，位于珠三角制造名城---佛山順德。公司秉承“科技創新”和“工匠精神”，致力于線束設備高度智能化，深度自動化；致力于打破線束設備行業被國外大品牌的壟斷；并立志將基礎技術積累和高新技術應用融為一體，兢兢業業，精益求精，打造成為行業領導品牌。公司擁有包括視覺博士在內的多位行業資深人員，研發實力雄厚，將機器視覺，人工智能，大數據等技術應用于線束智能設備中，“追求完美”“ 追求零缺陷”已成為鷹野人的最高奮斗目標。經過多年的努力，公司產品主要有：全自動組合線束智能裝配端子機，全自動雙端入膠殼端子機，全自動單端入膠殼端子機，壓力檢測，色序檢測，視覺檢測（CCD）等系列產品，服務于線束行業高端品牌，為客戶創造巨大價值，同時獲得行業一致好評！
