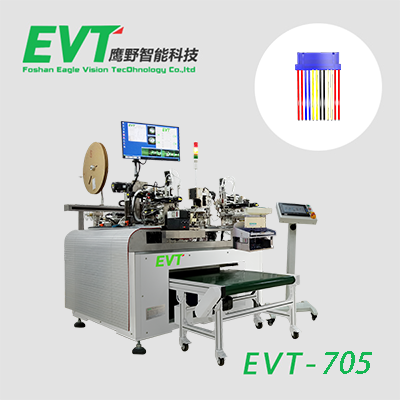

產品描述705全自動單端插入膠殼上錫端子機
一、特點
單端沾錫入殼兼雙端壓著機：一側完成入殼，另一側可進行扭線沾錫，功能可切換，在不需要扭線沾錫功能時，可將扭線部分拆下，換上壓著模具，則可進行雙端壓著單端入殼的產品生產。最多進行8組不同顏色的自動插殼，伺服電機匹配住友減速箱，可滿足同款端子不同壓著高度的技術要求。
二、705全自動單端插入膠殼上錫端子機視頻
三、機器功能
四、機器參數
| EVT-705 | |
占地尺寸、重量 | 1800W*1680D*2000H 約900Kg |
適用線經 | AWG #18～#22或 |
送線方式 |
皮帶拉線 |
電線加工長度 | 130mm～1000mm |
剝皮長度 | 1側為7.5mm，2側為10.0mm |
壓著能力 | 1.5T伺服端子機 |
壓著端子 | JAM、OPT、JST、Molex橫送端子(JST、Molex需要更換鎖模底板與沖頭) |
適用膠座外形尺寸 | 58W×20D×15H以下 |
產能 | 2.6sec/條（電線切斷長度300mm以內時） |
剝皮方式 |
正反絲杠 |
搬運方式 |
一二側小車用花鍵軸同步運作,共四個小車夾，位置精度高 |
裝配方式 |
交叉裝配 |
質量檢測功能 |
銅芯端面視覺檢測、端子外觀視覺檢測、端子有無檢測、裝配到位檢測、剝線口檢測、電線有無檢測、氣壓過小檢測等 |
膠座供料方式 |
振動盤供料 |
運行工位 |
六個工位（對稱） |
氣壓要求 | 0.5～0.7MPa |
電源界面 | 220V |
送線架軸數 | 8軸 |
五、設備開線效率參考表
全自動單端插入膠殼上錫端子機 | ||||
開線長度 | 130-300 | 300-700 | 700-900 | 900-1200 |
時間 | 2.3S | 2.8S | 3.3S | 4.0S |
單條/H | 1565 | 1285 | 1090 | 900 |
孔位 | 4 | 4 | 4 | 4 |
效率/H | 391 | 321 | 272 | 225 |

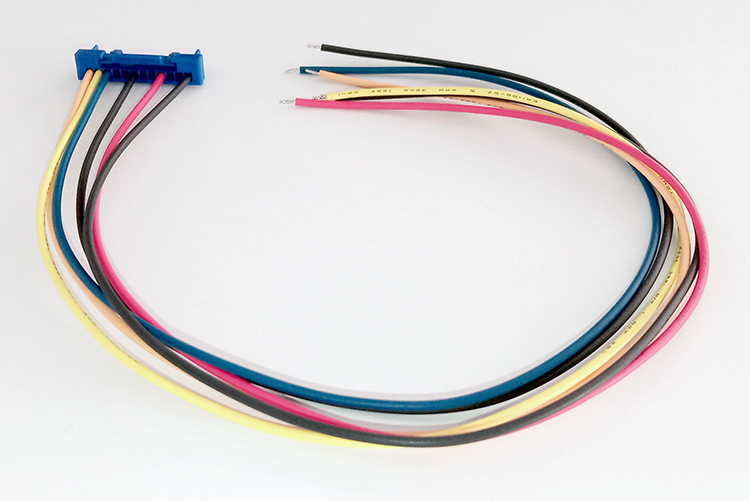

六、產品樣版

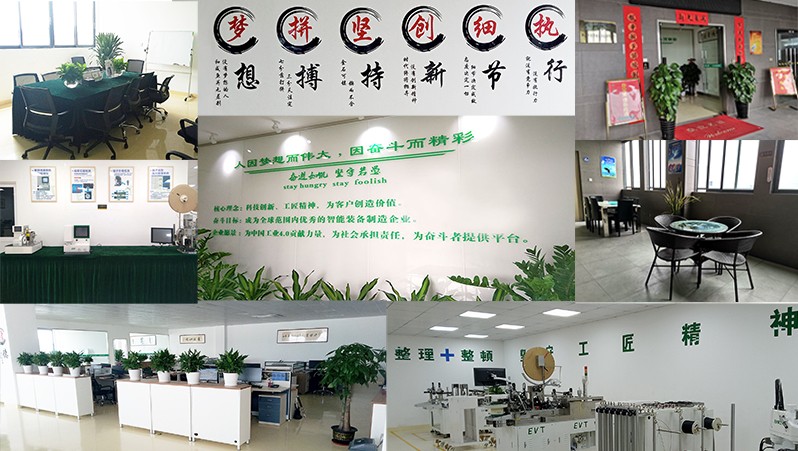

公司簡介
